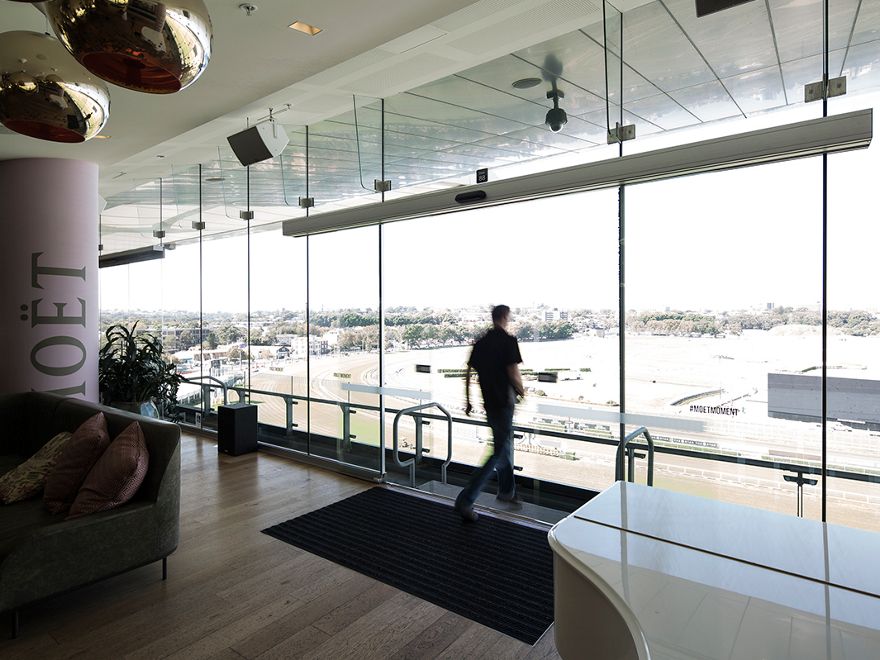

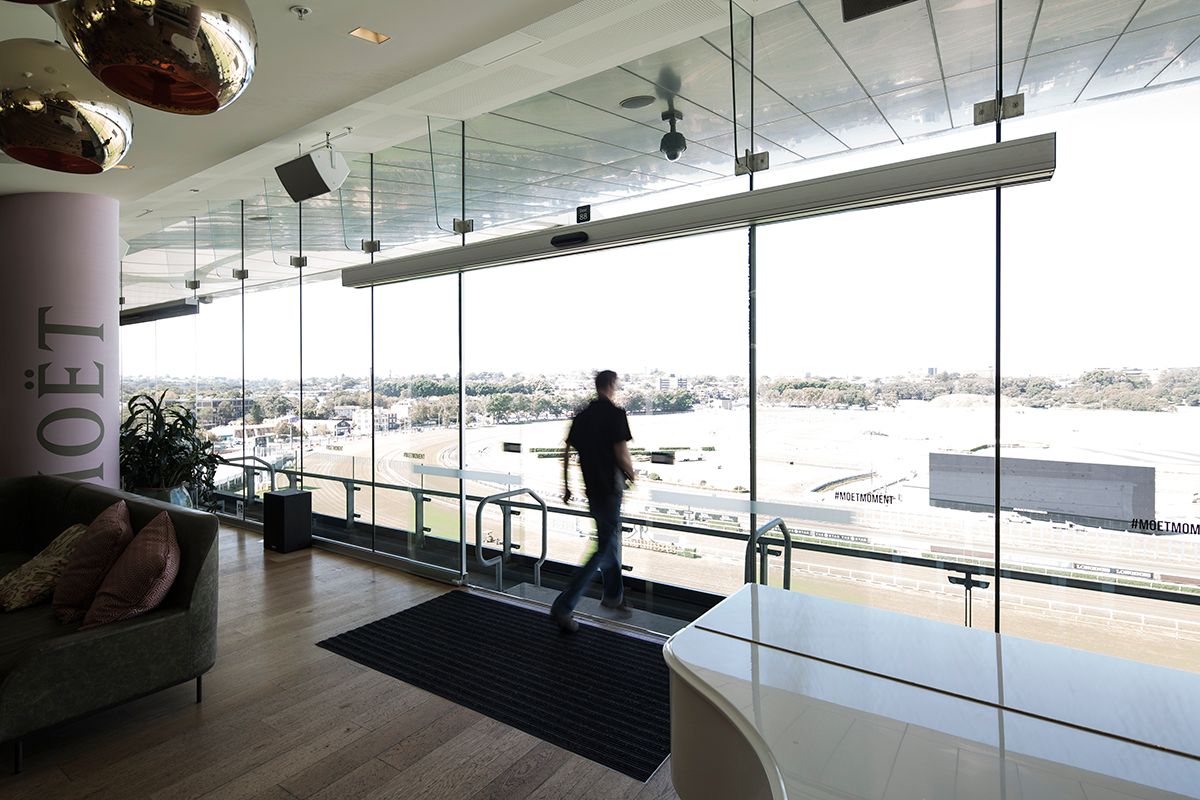

Record STA 20 Porte coulissante

Nos portes coulissantes simples ou doubles Classic sont généralement installées sur des portes automatiques.

Les portes coulissantes doubles et simples Classic éprouvées de Record sont au cœur de la gamme de produits et conviennent à presque toutes les applications. Les systèmes modulaires d’entraînement et de profil garantissent une opération fiable et silencieuse sur de longues périodes. Elegant et de conception parfaite, les portes peuvent être complétées en fonction des exigences du client en matière de sécurité, de performance et de confort. Selon les exigences, des profilés en verre étroits, standard ou robustes sont utilisés pour les portes vitrées et tous les modèles peuvent être équipés de systèmes de sécurité pour les issues de secours.

Caractéristiques clés

Caractéristiques

Nos portes coulissantes simples ou doubles Classic sont généralement installées sur des portes automatiques. Ils ont des largeurs d’ouverture de 800 à 3 000 mm et peuvent supporter des poids de la porte allant jusqu’à 1 x 200 ou 2 x 150 kg.

Le système d’enregistrement 20 active la construction d’une vaste gamme de modèles de portes. Conçue selon des principes de construction modulaires, elle peut être adaptée aux conditions les plus diverses et pourtant repose en grande partie sur les mêmes composants. Cela réduit le temps d’installation et les coûts d’entretien et de dépannage.

Le système d’enregistrement 20 est conforme aux directives industrielles 2006/42/CE pour les machines, DIN 18 650 ainsi qu’à toutes les normes et standards nationaux et internationaux pertinents.

Conception

Pour le système d’enregistrement 20, il existe des profilés en aluminium de 20 mm d’épaisseur pour des vantaux à simple vitrage de 10 mm d’épaisseur, ou des profilés de 32 mm d’épaisseur adaptés à un vitrage isolant de 24 mm d’épaisseur pour permettre une transparence maximale. Il est également possible de monter des profilés d’autres fabricants jusqu’à 65 mm. Les profilés et le Capotage du moto-réducteur peuvent être anodisés ou thermolaqués.

Les hauteurs du moto-réducteur pour les versions normale, DUO et RED sont disponibles en 108 mm ou 150 mm ; 200 mm pour les modèles renforcés.

Le moto-réducteur peut être monté sur linteau, autonome ou intégré au plafond.

Mécanique

L’absence de bruit est la caractéristique la plus frappante des portes automatiques Record. Notre combinaison de courroies dentées courtes à faible moment, de rouleaux en plastique résistant à l’usure et silencieux, de rails de roulement découplés acoustiquement, de poulies de guidage avec roulements à billes et de guides de vantail avec des profils de guide spécialement développés contribue à une porte exceptionnellement silencieuse.

Nos efforts pour produire les portes automatiques les plus silencieuses possibles se reflètent également dans leurs opérations. Ils s’ouvrent et se ferment de manière exceptionnellement silencieuse, ce qui indique la plus haute précision et l’association parfaite des matériaux ; cette ingénierie de précision se retrouve également dans la séquence harmonieuse des mouvements du vantail de porte.

Industrie électronique

Les composants du système d’enregistrement 20 peuvent communiquer entre eux de manière interactive, ce qui améliore entre autres la sécurité et la sûreté. La capacité de communication du variateur, des capteurs et de la télécommande active la surveillance continue de l’état des composants.

L’état de fonctionnement du système de porte et de ses différents composants électroniques fait également l’objet de contrôles de plausibilité permanents. Grâce à sa capacité d’apprentissage, le risque de dysfonctionnement de l’appareil est réduit au minimum.

Enregistrement D-STA 20

Dimensions totales

Sans élément latéral (profondeur x hauteur) : 157 x 108/150 ou 160 x 200 mm
Avec partie latérale (profondeur x hauteur) : 194 x 108/150 ou 197 x 200 mm

Paramètres réglables

Mouvement de la porte : 1,0 s/0,7 m

Caractéristiques techniques générales :

Largeur de passage A : 800-3 000 mm
Hauteur de passage G : 3000 mm
Longueur du profil rail support F : 2A + 100 mm
Hauteur totale J : G + 108/150/200 mm
Poids des vantaux : 2 x 120 kg
Poids recommandé DUO/ROUGE : 2 x 150 kg
Tension d’alimentation : 100 – 240 V AC
Puissance nominale : 90 W

Conditions d’exploitation :

Température ambiante : -15 °C à +50 °C
Plage d’humidité : 85 % rel. Humidité, sans condensation

Sécurité fonctionnelle

Conformité standard : DIN 18 650, EN 16 005, EN ISO 13 849

Enregistrement E-STA 20

Dimensions totales

Sans élément latéral (profondeur x hauteur) : 157 x 108/150 ou 160 x 200 mm
Avec partie latérale (profondeur x hauteur) : 194 x 108/150 ou 197 x 200 mm

Paramètres réglables

Mouvement de la porte : 1,5 s/0,7 m

Caractéristiques techniques générales :

Largeur de passage A : 800-3 000 mm
Hauteur de passage G : 3000 mm
Longueur du profil rail support F : 2A + 50 mm
Hauteur totale J : G + 108/150/200 mm
Poids des vantaux : 1 x 150 kg
Poids recommandé DUO/ROUGE : 1 x 150 kg
Tension d’alimentation : 100 – 240 V AC
Puissance nominale : 90 W

Conditions d’exploitation :

Température ambiante : -15 °C à +50 °C
Plage d’humidité : 85 % rel. Humidité, sans condensation

Sécurité fonctionnelle

Conformité standard : DIN 18 650, EN 16 005, EN ISO 13 849
